■ RS232C ケーブル制作例（新光電子製電子天秤の例）

1. RS232Cケーブル・・・D-SUB ９ピンタイプを例にしています。
2. DIN5PINコネクタ・・・新光製電子天秤の場合通信オプションに1個付属しています。

1. ニッパー・・・ケーブルを切断する。
2. 半田ゴテ・・・ケーブルとコネクタを接続する。
3. 検電テスター・・・ちゃんと通電しているかを確認する。

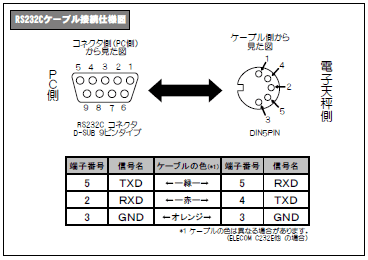

RS232Cケーブル接続仕様図 pdfファイルを表示する

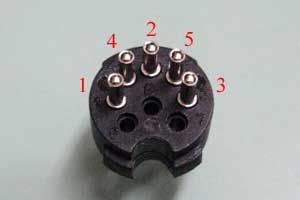

	接続コネクタの例（DIN5PINコネクタ） RS232ケーブルを切断し線を露出する。 コネクタをケーブル側から見ると数字が書いてあるので、２，３，５のピンにつながっている線をテスター等を使い確認する。 なお、今回使用したELECOM社製のケーブルは以下の通りでした。 ・ ２番ピン→赤色線 ・ ３番ピン→オレンジ線 ・ ５番ピン→緑色線

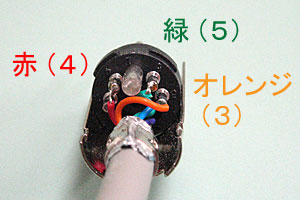

	ケーブルのコネクタへの接続例 ケーブルに予めコネクタのカバーを通しておきます。忘れるとやり直しになります。 上記仕様書のようにそれぞれのケーブルをコネクタへ半田付けをします。 ケーブル コネクタ ２番ピン → 赤色線 → ４番ピン ３番ピン → オレンジ線 → ３番ピン ５番ピン → 緑色線 → ５番ピン （色はケーブルによって異なることがあるので例と異なる場合がありますのでテスター等で確認をしてください。） 半田付けをした後に再度通電を確認してください。 カバーをはめて完成です。

電子天秤の設定

Astraeaに接続する電子天秤は、以下のように設定を行ってください。
特別に記載がない設定項目は工場出荷時の状態にしておいてください。

（設定方法）DJMシリーズの場合

1. ファンクションを呼び出す
   ［レンジ］キーまたは［＊］キーを４秒位押し続け、画面が「Ｆｕｎｃ」表示に変わったら離す。
2. 項目を選択する
   ［レンジ］キーまたは［＊］キーを数回押し、画面に「７．ｂ．Ｌ．」を表示させる。
3. 項目の内容を変更する
   ［ゼロ］キーを数回押し「ｂ．ｌ．　３」を表示させる。
4. 機能の選択を終了する
   ［補助表示］キーを押し、測定モードに戻す。

上記以外の設定値は出荷時の標準状態で設定してください。
ボーレートに関しては、Version1.3.0以降はAstraea側の設定を変更してもかまいません。

電子天秤との接続確認

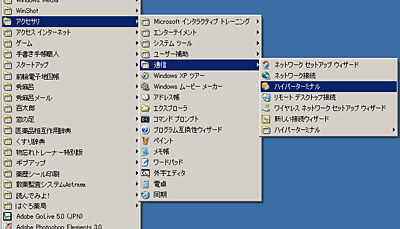

	１．ハイパーターミナルを立ち上げます 通常はスタートメニューよりアクセサリ＞通信＞ハイパーターミナルとなります。

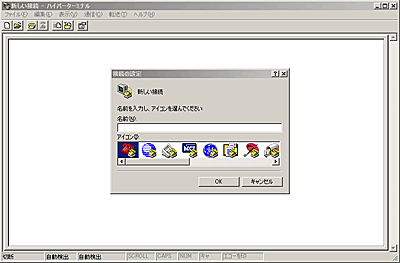

	２．適当な名前を付けて［OK］を惜します。

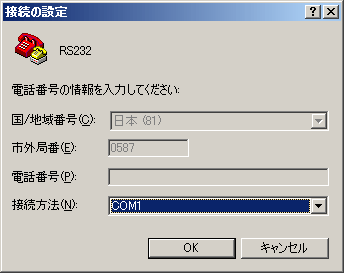

	３．接続方法を「COM１」等に設定します。 　COMポートは接続するPC等に寄って変わります。 　適宜COM2,COM3等に変更してください。

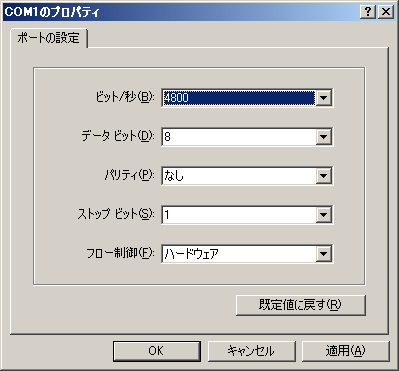

	４．ビット／秒を「4800」等に設定します。 　ここも天秤の設定に合わせて変更してください。

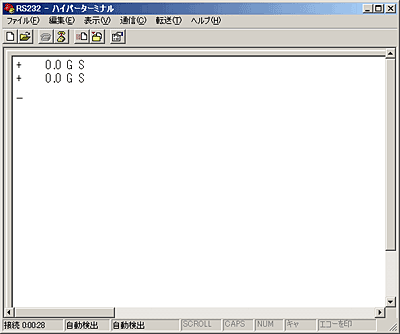

	５，設定が完了しました。 　通信がうまくいっていれば天秤の［記憶/プリント］キーを押すとハイパーターミナルに左図の様に表示がでます。 これでケーブルの動作確認はOKです。 あとは、Astraea本体の設定をすれば完成です。
